Ανελκυστήρας τύπου E 3-Ton: Εξοπλισμός ανύψωσης και μεταφοράς υψηλής απόδοσης για σύνδεση γραμμής παραγωγής βαρέων υλικών

   Ο ανελκυστήρας τύπου E 3 τόνων είναι μια υδραυλική συσκευή ανύψωσης ειδικά σχεδιασμένη για κάθετη ανύψωση και σύνδεση σταθμού εργασίας βαρέων υλικών. Ονομάστηκε για την κοίλη επιτραπέζια δομή σε σχήμα Ε, είναι κυρίως κατάλληλο για χειρισμό πιάτων, κάδων, παλετών και άλλων υλικών με χωρητικότητα 3 τόνων. Χρησιμοποιείται ευρέως σε σενάρια σύνδεσης ύψους γραμμής παραγωγής σε βιομηχανίες όπως έπιπλα πάνελ και logistics αποθήκευσης. Ειδικά, είναι ιδανικό για αντιστοίχιση με εξοπλισμό μεταφοράς βαρέως τύπου, όπως μηχανές φόρτωσης και εκφόρτωσης, για την κατασκευή ενός τρισδιάστατου συνδέσμου μεταφοράς υλικού "οριζόντιας μεταφοράς + κατακόρυφης ανύψωσης".

  Η δομή του ανυψωτικού τύπου E 3 τόνων βασίζεται σε τρεις βασικές απαιτήσεις: σταθερότητα βαρέως φορτίου, προσαρμοστικότητα χωρίς κατασκευή και έξυπνη σύνδεση. Όλα τα εξαρτήματα συνεργάζονται για να εξασφαλίσουν την αποτελεσματική και ασφαλή λειτουργία του εξοπλισμού, ο οποίος χωρίζεται ειδικά σε έξι βασικές ενότητες:

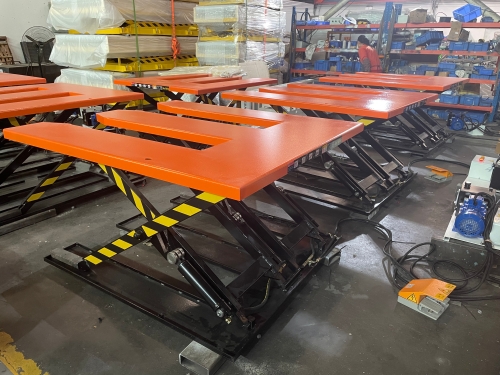

1. Επιτραπέζιο ρουλεμάν σε σχήμα E

  Η επιφάνεια του τραπεζιού επεξεργάζεται με πλάκες από ανθρακούχο χάλυβα πάχους 6mm, με συμβατικό συνολικό μέγεθος 2000mm×1450mm. Στη μέση υπάρχει ένα κοίλο κανάλι, το οποίο είναι κατάλληλο για την είσοδο και την έξοδο πιρουνιών χειροκίνητων παλετοφόρων και περονοφόρων ανυψωτικών οχημάτων, επιτρέποντας τη γρήγορη φόρτωση και εκφόρτωση υλικών χωρίς πρόσθετα εργαλεία μεταφοράς. Η άκρη του πάγκου έχει αντιολισθητικά και αντιπτωτικά μέτρα για την αποφυγή μετατόπισης και ολίσθησης υλικών κατά την ανύψωση. Εν τω μεταξύ, η επιφάνεια είναι βαμμένη με πούδρα για την πρόληψη της σκουριάς, προσαρμόζοντας τις υγρές συνθήκες εργασίας στα εργαστήρια.

2. Σύστημα υδραυλικής μετάδοσης κίνησης

  Εξοπλισμένο με 6 σετ υδραυλικών κυλίνδρων (ορισμένα μοντέλα υιοθετούν συνδυασμό 3 μεγάλων και 3 μικρών κυλίνδρων), σε συνδυασμό με αντλιοστάσιο 3 kW από το Haojiesi στο Foshan, Guangdong ή έναν κινητήρα κίνησης 2,2 kW, το σύστημα μπορεί να φτάσει σε μέγιστη πίεση 15 MPa, εξασφαλίζοντας σταθερή ανύψωση βαρέων φορτίων 3kW. Υιοθετεί σωλήνες λαδιού σιδήρου για υδραυλική μετάδοση λαδιού, οι οποίοι είναι ανθεκτικοί σε υψηλή πίεση και φθορά. Επιπλέον, εγκαθίσταται μια εξωτερική βαλβίδα εκτόνωσης πίεσης για τον ακριβή έλεγχο της ταχύτητας καθόδου και την επίτευξη προστασίας από υπερφόρτωση, αποτρέποντας τη ζημιά του εξοπλισμού λόγω υπερφόρτωσης.

3. Πλαίσιο στήριξης ψαλιδιού

  Οι βραχίονες στήριξης είναι κατασκευασμένοι από χαλύβδινες πλάκες υψηλής αντοχής πάχους 14 mm και το πλαίσιο είναι συγκολλημένο με χάλυβα γωνίας 80×5 mm, με ισχυρή συνολική ακαμψία που μπορεί να αντισταθεί στην παραμόρφωση καταπόνησης που προκαλείται από την ανύψωση υψηλής συχνότητας. Η δομή του ψαλιδιού, σε συνδυασμό με συμπαγείς κύριους άξονες (ορισμένα μοντέλα είναι εξοπλισμένα με 60 συμπαγείς συμπαγείς κύριους άξονες) και δυναμικά ρουλεμάν, εξασφαλίζουν ομαλή ανύψωση χωρίς εμπλοκή. Το ελάχιστο ύψος μπορεί να μειωθεί στα 150 mm και το μέγιστο ύψος μπορεί να αυξηθεί στα 950-980 mm, ικανοποιώντας τις απαιτήσεις σύνδεσης ύψους διαφορετικών σταθμών εργασίας.

4. Έξυπνο Σύστημα Ελέγχου

  Υιοθετώντας τον πλήρη ηλεκτρικό έλεγχο του Delixi, υποστηρίζει τρεις τρόπους λειτουργίας: χειροκίνητο, αυτόματο και πεντάλ ποδιού. Η χειροκίνητη λειτουργία επιτρέπει τη λεπτή ρύθμιση του ύψους όπως απαιτείται. η λειτουργία πεντάλ ποδιού ελευθερώνει τα χέρια για συντονισμό του σταθμού εργασίας. η αυτόματη λειτουργία είναι εξοπλισμένη με μια συσκευή υπέρυθρης επαγωγής, η οποία μπορεί να πραγματοποιήσει έξυπνη αντιστάθμιση θέσης "αυτόματη αύξηση κατά ένα πάχος πλάκας όταν αφαιρείται μια πλάκα και αυτόματα κατεβαίνοντας κατά ένα πάχος πλάκας όταν τοποθετείται μια πλάκα", χωρίς χειροκίνητη επέμβαση για ρύθμιση ύψους.

5. Βοηθητικά Εξαρτήματα Προστασίας

  Εξοπλισμένο με ηλεκτρική συσκευή αντιστρέβλωσης πλάκας για να αποτρέπει τη στρέβλωση του ηλεκτρικού άξονα κάτω από μεγάλο φορτίο. Εν τω μεταξύ, παρέχεται με κουμπί διακοπής έκτακτης ανάγκης και μονάδα συναγερμού υπερφόρτωσης. Ορισμένα μοντέλα τοποθετούνται επιπρόσθετα με ηλεκτρικό προστατευτικό δακτύλων για την αποφυγή τσιμπήματος των χειριστών κατά την ανύψωση, σύμφωνα με τις προδιαγραφές βιομηχανικής ασφάλειας.

6. Βάση και Δομή Εγκατάστασης

  Ολόκληρο το μηχάνημα υιοθετεί σχεδιασμό χωρίς λάκκους και τα αντιολισθητικά πόδια στο κάτω μέρος μπορούν να ρυθμίσουν το επίπεδο, εξαλείφοντας την ανάγκη για καταστροφική κατασκευή στο πάτωμα του εργαστηρίου. Με αυτο-βάρος περίπου 530 κιλά, μπορεί να τοποθετηθεί απευθείας σε επίπεδο έδαφος για χρήση, προσαρμοζόμενο στην ταχεία μεταμόρφωση των υπαρχουσών γραμμών παραγωγής.

1. ΠυρήναςΠλεονεκτήματα του Εξοπλισμού

• Προσαρμοστικότητα χωρίς κατασκευή:Δεν χρειάζεται ενσωμάτωση λάκκου και μπορεί να χρησιμοποιηθεί αμέσως μετά την τοποθέτηση, μειώνοντας σημαντικά το χρόνο και το κόστος μετατροπής της γραμμής παραγωγής, ιδιαίτερα κατάλληλο για την αναβάθμιση της γραμμής παραγωγής μικρομεσαίων επιχειρήσεων.
• Αποδοτικότητα βαρέως φορτίου:Το ονομαστικό φορτίο 3 τόνων μπορεί να μεταφέρει ολόκληρες στοίβες πλακών ταυτόχρονα, κάτι που είναι 4-6 φορές πιο αποτελεσματικό από τον παραδοσιακό χειροκίνητο χειρισμό παρτίδων και η ανύψωση είναι σταθερή χωρίς υλικές ζημιές.
• Ευφυής Σύνδεση:Η λειτουργία αυτόματης αντιστάθμισης θέσης επαγωγής υπερύθρων μπορεί άψογα να συνδεθεί με τον σταθμό εργασίας κενού της μηχανής φόρτωσης και εκφόρτωσης σκελετού, πραγματοποιώντας συνεχή λειτουργία "ασφάλισης σκελετού - αυτόματης ισοπέδωσης ανύψωσης - επακόλουθης φόρτωσης διαδικασίας", μειώνοντας τον χρόνο αναμονής του σταθμού εργασίας.
• Συμβατότητα πολλαπλών εργαλείων:Η επιτραπέζια επιφάνεια σε σχήμα E είναι κατάλληλη για διάφορους εξοπλισμούς μεταφοράς, όπως χειροκίνητα παλετοφόρα, περονοφόρα ανυψωτικά οχήματα και γραμμές κυλίνδρων, και μπορεί να ενσωματωθεί με ευελιξία σε διαφορετικούς τύπους συνδέσμων παραγωγής.


2. Συντονισμός Γραμμής Παραγωγής με Μηχανές Φόρτωσης και Εκφόρτωσης Gantry

  Στην αυτοματοποιημένη γραμμή παραγωγής επίπλων πάνελ, ο ανελκυστήρας τύπου E 3 τόνων χρησιμεύει συχνά ως κόμβος αποθήκευσης υλικών και σύνδεσης ύψους της μηχανής φόρτωσης και εκφόρτωσης σκελετών:

• Το μηχάνημα φόρτωσης και εκφόρτωσης με γερανογέφυρα μεταφέρει τις κομμένες πλάκες στην επιφάνεια εργασίας του ανυψωτικού τύπου E.
• Ο ανελκυστήρας προσαρμόζεται αυτόματα στο κατάλληλο ύψος ανάλογα με το ύψος του σταθμού εργασίας του μηχανήματος στερέωσης άκρων.
• Η εύκαμπτη ώθηση της μηχανής ζωνών άκρων αρπάζει απευθείας τις πλάκες από την επιφάνεια του ανυψωτικού για τροφοδοσία, χωρίς χειροκίνητη μεταφορά και βαθμονόμηση ύψους καθ' όλη τη διάρκεια της διαδικασίας, πραγματοποιώντας απρόσκοπτη σύνδεση μεταξύ των διεργασιών κοπής και ζωνών άκρων και η ικανότητα παραγωγής μίας βάρδιας μπορεί να αυξηθεί περισσότερο από 20%.
