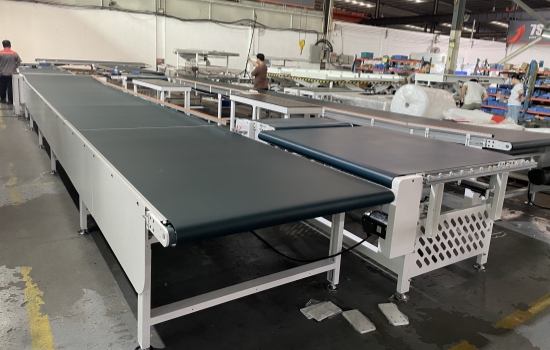

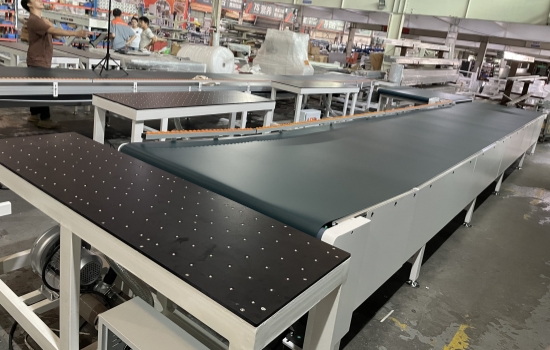

Γραμμή επιστροφής ιμάντα μηχανήματος δέσμης άκρων: Ο αυτοματοποιημένος "Κόμβος κυκλοφορίας" για διαδικασίες επίδεσης άκρων επίπλων πάνελ

Η γραμμή επιστροφής του ιμάντα μηχανής περιτυλίγματος άκρωνείναι μια αυτοματοποιημένη συσκευή μεταφοράς ειδικά σχεδιασμένη για να λειτουργεί με μηχανές ζωνών άκρων. Χρησιμοποιεί μια ζώνη ως μέσο μεταφοράς πυρήνα και χρησιμοποιεί μια δομή "κυκλικής επιστροφής" για να επιτρέπει την αυτόματη αλλαγή κατεύθυνσης, μεταφορά,

και δευτερεύουσα φόρτωση των πάνελ μετά από λωρίδες άκρων.

Αυτή η συσκευή αντικαθιστά πλήρως την παραδοσιακή μέθοδο χειροκίνητου χειρισμού πάνελ, χρησιμεύοντας ως βασικό εξάρτημα για τη σύνδεση των διεργασιών ζωνών άκρων και τη βελτίωση της απόδοσης παραγωγής. Χρησιμοποιείται ευρέως σε σενάρια επεξεργασίας μεγάλης κλίμακας, όπως η προσαρμογή σε ολόκληρο το σπίτι και η παραγωγή επίπλων.

Βασικές λειτουργίες: Αντιμετώπιση σημείων πόνου "Αποτελεσματικότητας και Εργασίας" σε Διαδικασίες Ζώνης Άκρων

1. Αυτοματοποιημένη κυκλική μεταφορά:

 Αφού ένα μηχάνημα ζωνών άκρων ολοκληρώσει τη δημιουργία ζωνών μονής ακμής ενός πίνακα, η γραμμή επιστροφής του ιμάντα μπορεί να μεταφέρει απευθείας τον πίνακα στον μηχανισμό αλλαγής κατεύθυνσης χωρίς χειροκίνητο χειρισμό.

 Στη συνέχεια, το πλαίσιο επιστρέφει αυτόματα στο άκρο τροφοδοσίας της μηχανής ζωνών άκρων, σχηματίζοντας μια λειτουργία κλειστού βρόχου "ζωνών άκρων → επιστροφής → επανατοποθέτησης άκρων".

 Ένας εργάτης μπορεί να χειριστεί τη μηχανή δημιουργίας ζωνών μίας ακμής για να ολοκληρώσει τις ζώνες πολλαπλών άκρων, μειώνοντας το κόστος εργασίας πάνω από 60%.

2. Προστασία σταθερού πίνακα:

  Ως μέσο μεταφοράς χρησιμοποιούνται ανθεκτικοί στη φθορά και αντιολισθηροί ιμάντες (π.χ. υλικό PU). Σε συνδυασμό με κυλίνδρους πίεσης και οδηγούς διαφράγματα, τα πάνελ καταπονούνται ομοιόμορφα και λειτουργούν σταθερά κατά τη μεταφορά.

  Αυτό αποτρέπει τις συγκρούσεις στις άκρες και τις επιφανειακές γρατσουνιές που προκαλούνται από το χειροκίνητο χειρισμό, καθιστώντας το ιδιαίτερα κατάλληλο για εύθραυστες επιφάνειες όπως πάνελ θυρών PET και πάνελ μεμβράνης με αίσθηση δέρματος.

3. Ευέλικτη προσαρμογή στις ανάγκες παραγωγής:

  Υποστηρίζει ρύθμιση ταχύτητας από 0 έως 1000 mm/min, η οποία μπορεί να προσαρμοστεί με ακρίβεια στον ρυθμό επεξεργασίας της μηχανής ζωνών άκρων.

  Μέσω αρθρωτού σχεδιασμού, μπορεί να προσαρμοστεί σε πάνελ με πάχος 3-50 mm και μέγιστο μέγεθος 2,4 m × 1,2 m.

  Επιπλέον, μπορεί να προσαρμοστεί σε "σχήμα U", "Σχήμα L" και άλλες διατάξεις για να ταιριάζει σε διαφορετικούς χώρους εργαστηρίου.

4. Σύνδεση με αυτοματοποιημένες γραμμές παραγωγής:

  Μπορεί να συνδεθεί με μηχανές πολλαπλών ζωνών άκρων, κέντρα κατεργασίας CNC ή μηχανές αυτόματης φόρτωσης για να σχηματίσει μια πλήρως αυτοματοποιημένη γραμμή παραγωγής που καλύπτει "κοπή πάνελ → λωρίδα άκρων → διάτρηση".

  Ορισμένα μοντέλα προηγμένης τεχνολογίας υποστηρίζουν σύνδεση με συστήματα MES, επιτρέποντας την παρακολούθηση σε πραγματικό χρόνο της ταχύτητας μεταφοράς και της ποσότητας του πίνακα για ευκολότερη διαχείριση της παραγωγής.

Σενάρια εφαρμογής: Εστίαση στις βασικές ανάγκες του "Multi-Edge Banding"

Η εφαρμογή της γραμμής επιστροφής ιμάντα είναι ιδιαίτερα συγκεντρωμένη σε σενάρια επεξεργασίας που απαιτούν λωρίδες πολλαπλών άκρων, καθιστώντας την έναν "απαραίτητο εξοπλισμό" για την παραγωγή επίπλων:

1. Ζώνη πολλαπλών άκρων με μηχάνημα ζώνης μονής ακμών:

  Όταν χρησιμοποιείται με ένα πλήρως αυτόματο μηχάνημα ζωνών άκρων για την ολοκλήρωση διεργασιών ζωνών 2-4 ακμών για πάνελ (π.χ. ζωνών τεσσάρων άκρων για πλαϊνά πάνελ ντουλαπιών),

  το πάνελ επιστρέφει από τη γραμμή επιστροφής του ιμάντα μετά την πρώτη ζώνη. Οι εργαζόμενοι χρειάζεται μόνο να προσαρμόσουν την κατεύθυνση του πίνακα για να ξεκινήσουν τη δεύτερη ζώνη άκρων, χωρίς να απαιτείται χειροκίνητος χειρισμός σε όλη τη διαδικασία.

2. Αυτοματοποιημένη παραγωγή με σύνδεση πολλαπλών εξοπλισμών:

  Σε εργοστάσια προηγμένης τεχνολογίας, συνδέει δύο μηχανές δημιουργίας ζωνών άκρων για να σχηματίσει μια "γραμμή διπλής μηχανής" - ένα μηχάνημα είναι υπεύθυνο για τη δημιουργία ζωνών στις μακριές πλευρές των πάνελ.

  και το άλλο για τις κοντές πλευρές. Η γραμμή επιστροφής ιμάντα αναλαμβάνει ενδιάμεση μεταφορά, επιτρέποντας τη μη επανδρωμένη επεξεργασία «one-time loading, four-eded banding».

3. Αποτελεσματική μεταφορά πάνελ μεγάλου μεγέθους:

  Για πάνελ μεγάλου μεγέθους, όπως πάνελ θυρών ντουλάπας και πάνελ ντουλαπιών τηλεόρασης, η συντονισμένη μεταφορά πολλαπλών ζωνών αποτρέπει τη χαλάρωση και την παραμόρφωση των πάνελ.

  Σε συνδυασμό με τμήματα μεταφοράς κλίσης και βοηθητικούς κυλίνδρους, εξασφαλίζει σταθερή επιστροφή μεγάλων πάνελ χωρίς ζημιές.
