Αυτόματο Κλείσιμο Κουτιών

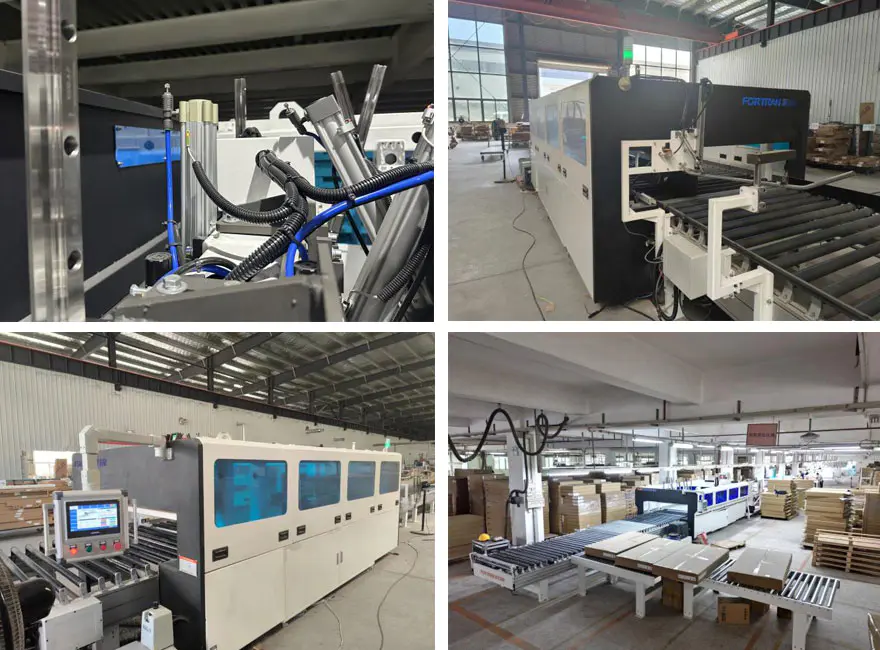

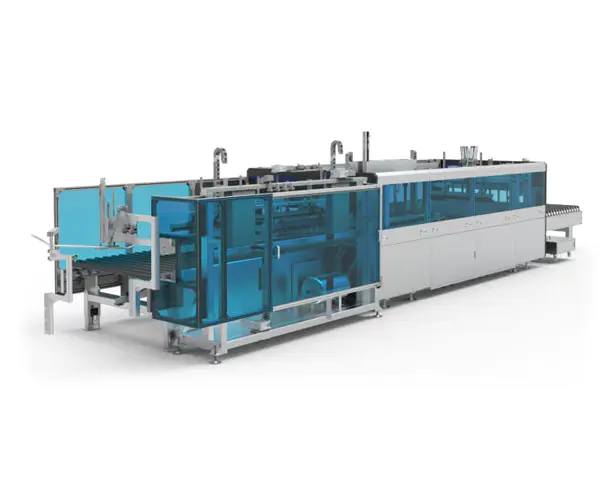

Εικόνα μηχανής

Προδιαγραφές μηχανήματος

Διαστάσεις Μ*Π*Υ(χιλ)	Αυτο-βάρος μηχανής (kg)	Τροφοδοτικό (kW)	Μεταφορά φορτίου (κιλά)	Ύψος εργασίας (mm)
10200*2200*2260	Περίπου 3200 κιλά	10.9	50	800±50

Παράμετροι Επεξεργασίας

Μήκος επεξεργασίας χαρτοκιβωτίου (mm)	Πλάτος επεξεργασίας χαρτοκιβωτίου (mm)	Ύψος επεξεργασίας χαρτοκιβωτίου (mm)	Αποδοτικότητα σφράγισης (κύκλοι/λεπτό)	Πάχος κυματοειδούς χαρτιού (mm)
300-2900	200-1200	(Ξύλινο πάνελ πάχους 18) 20-280	4-8	2,5-6

1.Στοιχεία πυρήνα: Μηχανή κόλλας που στεγνώνει γρήγορα Eva. σερβοκινητήρας? πλανητικός μειωτής? αποστασιόμετρο λέιζερ? σύγχρονη ζώνη? ρουλεμάν μπλοκ μαξιλαριού? κινητήρας μεταβλητής συχνότητας. μειωτήρας ατέρμονων γραναζιών.
2. Οι κύλινδροι μεταφοράς χρησιμοποιούν εισαγόμενα μανίκια από καουτσούκ PVC, τα οποία είναι και εύκαμπτα και ανθεκτικά.
3.Ο γραμμικός μηχανισμός του σφραγιστικού θήκης καθοδηγείται από γραμμικούς οδηγούς ακριβείας, εξασφαλίζοντας υψηλή αξιοπιστία και ανθεκτικότητα.
4. Η ισχύς για τους σφιγκτήρες και τα πιστόλια κόλλας παρέχεται από σερβοκινητήρες υψηλής ακρίβειας, οι οποίοι είναι εύκολοι στον έλεγχο και βελτιώνουν την ακρίβεια του εξοπλισμού.
5.Το μηχάνημα μπορεί να χρησιμοποιηθεί ως αυτόνομη μονάδα ή να ενσωματωθεί με μια προσαρμοσμένη σειρά οικιακής συσκευασίας, προσφέροντας ευέλικτες και ευέλικτες επιλογές χρήσης.

1.Χρήση
A. Αυτή η αυτόματη μηχανή κλεισίματος κουτιών χρησιμοποιείται για τη σφράγιση κουτιών συσκευασίας επίπλων υψηλής ποιότητας.
B. Αυτός ο εξοπλισμός χρησιμοποιείται για τη σφράγιση χαρτοκιβωτίων των μοντέλων M/A-0410 και M/A-0419.
Γ. Αρχικά κολλιέται ο πάτος του χαρτοκιβωτίου, στη συνέχεια τοποθετούνται τα προς συσκευασία αντικείμενα και τοποθετούνται τα υλικά επένδυσης και ακολουθεί σφράγιση με μηχανή.

2. Γενική Αρχή Εργασίας
Ολόκληρος ο εξοπλισμός χωρίζεται σε πέντε τμήματα: το τμήμα της μηχανής μέτρησης, το τμήμα της μηχανής προσωρινής αποθήκευσης τροφοδοσίας, το τμήμα σφράγισης σήραγγας, το τμήμα της μηχανής μετάβασης και το τμήμα του σφραγιστικού ώθησης.

A. Κατά τη λειτουργία, τα συσκευασμένα χαρτοκιβώτια, με τα είδη γεμισμένα μέσα, εισέρχονται από το τμήμα της μηχανής μέτρησης κατά μήκος της άκρης αναφοράς. Ο αισθητήρας πλάτους στην είσοδο μετρά κατά προσέγγιση το πλάτος του χαρτοκιβωτίου. Όταν το χαρτοκιβώτιο φτάσει στο τέλος του τμήματος της μηχανής μέτρησης, σταματά από μια διάταξη διαφράγματος. Στη συνέχεια, η συσκευή ενεργού σφιγκτήρα μετρά με ακρίβεια το πλάτος του χαρτοκιβωτίου και η συσκευή πλάκας υψηλής πίεσης μετρά με ακρίβεια το ύψος του χαρτοκιβωτίου. Μετά από αυτό, το χαρτοκιβώτιο μετακινείται από το τμήμα της μηχανής μέτρησης μέσω του τμήματος της μηχανής προσωρινής αποθήκευσης τροφοδοσίας προς την είσοδο του τμήματος σφράγισης σήραγγας.

B. Όταν το χαρτοκιβώτιο εισέλθει στο τμήμα σφράγισης της σήραγγας, το πιστόλι κόλλας στην είσοδο εφαρμόζει θερμοκολλητική κόλλα σε όλο το μήκος του χαρτοκιβωτίου. Στη συνέχεια περνά μέσα από το κανάλι στεγανοποίησης, το οποίο αποτελείται από ένα συγκρότημα αναδιπλούμενης ράβδου, μηχανισμό πίεσης, μηχανισμό πλευρικού ιμάντα και μηχανισμό ιμάντα αντίβαρου—ολοκληρώνοντας τη σφράγιση της μακριάς πλευράς.

Γ. Το χαρτοκιβώτιο, με τη μακριά πλευρά του σφραγισμένη, μετακινείται στο τμήμα του μηχανήματος μετάβασης και σταματά από τη διάταξη μπροστινού διαφράγματος στην είσοδο του τμήματος στεγανοποιητικού ωστηρίου. Η πρώτη κοντή πλευρά στη συνέχεια κολλάται και σφραγίζεται από τη συσκευή ψεκασμού, τη συσκευή μπροστινής πλάκας πίεσης και τη συσκευή μπροστινής πλάκας σφράγισης. Αφού σφραγιστεί η πρώτη κοντή πλευρά, το χαρτοκιβώτιο εισέρχεται στο τμήμα στεγανοποίησης ώθησης και κινείται προς τα πίσω, όπου σταματά από τη διάταξη του πίσω διαφράγματος. Η δεύτερη κοντή πλευρά στη συνέχεια κολλάται και σφραγίζεται από τη συσκευή ψεκασμού, τη συσκευή πίσω πλάκας πίεσης και τη συσκευή πίσω πλάκας στεγανοποίησης. Σε αυτό το σημείο, ολοκληρώνεται ολόκληρη η διαδικασία σφράγισης του χαρτοκιβωτίου και ξετυλίγεται από το τμήμα του σφραγιστικού ωστηρίου.

D. Αυτή η μέθοδος σφράγισης χαρτοκιβωτίων, η οποία αναγνωρίζει το πλάτος του κουτιού, μπορεί να σφραγίσει αποτελεσματικά χαρτοκιβώτια διαφορετικών μεγεθών κατά τη διαδικασία τροφοδοσίας χωρίς να χρειάζεται να εισαγάγετε τις διαστάσεις των κουτιών.

Ε. Για σφράγιση παρτίδας χαρτοκιβωτίων με τις ίδιες διαστάσεις, ο εξοπλισμός μπορεί να αλλάξει σε λειτουργία παρτίδας. Μετά τη μέτρηση του πλάτους του πρώτου χαρτοκιβωτίου και την εφαρμογή αυτής της τιμής σε ολόκληρη τη σειρά, το τμήμα σφράγισης σήραγγας προσαρμόζει το μέγεθος του καναλιού και το διατηρεί αμετάβλητο, βελτιώνοντας έτσι την απόδοση σφράγισης. Η μέγιστη τιμή μπορεί να φτάσει έως και 8 πακέτα ανά λεπτό.

Λειτουργική δομή

Οχι.	Είδος	Χαρακτηριστικό
1	Τροφοδότης μπροστινού τμήματος	Επιτυγχάνετε τη λειτουργία τροφοδοσίας των πακέτων, γρήγορα, με ακρίβεια και αποτελεσματικά παραδίδοντας τα πακέτα στις καθορισμένες θέσεις. Η κύρια δοκός είναι κατασκευασμένη από ανθρακούχο χάλυβα και επικαλυμμένη με πλαστικό. Για να διασφαλιστεί ότι τα πακέτα ευθυγραμμίζονται με ακρίβεια, χρησιμοποιείται ένας σταθερός μηχανισμός καθοδήγησης και ευθυγράμμισης για να καθοδηγήσει τα πακέτα στη θέση τους
2	Συσκευή μέτρησης ύψους	Χρησιμοποιούνται μπλοκ συμπίεσης αλουμινίου για τη μέτρηση του ύψους των συσκευασιών μέσω ηλεκτρονικών αισθητήρων ζυγαριάς και πνευματικών κυλίνδρων και τα δεδομένα στη συνέχεια μεταδίδονται πίσω
3	Κάλυμμα	Ενισχύοντας την αισθητική έλξη του εξοπλισμού, παρέχοντας επίσης έναν ορισμένο βαθμό προστασίας, η συνολική δομή είναι κυρίως κατασκευασμένη από λυγισμένες πλάκες από ανθρακούχο χάλυβα επικαλυμμένες με πλαστικό. Βελτιώνεται περαιτέρω με εξειδικευμένα προφίλ αλουμινίου και βασιλικά μπλε ακρυλικά πάνελ.
4	Ράφι	Το πλαίσιο της μηχανής κατασκευάζεται με συγκόλληση ορθογώνιων σωλήνων και χαλύβδινων πλακών, ακολουθούμενη από μηχανική κατεργασία ακριβείας. Αυτό εξασφαλίζει υψηλή ακρίβεια συναρμολόγησης και λειτουργική ακρίβεια, εξασφαλίζοντας μεγάλη διάρκεια ζωής και καλή σταθερότητα του εξοπλισμού
5	Συσκευή αδένα	Συγκρατεί αποτελεσματικά το επάνω κάλυμμα του χαρτοκιβωτίου, προετοιμάζοντας την επακόλουθη διαδικασία σφράγισης.
6	Μπροστά και Πίσω διαφράγματα	Επιτυγχάνει την τοποθέτηση του πακέτου. Τα γραμμικά ρουλεμάν, σε συνδυασμό με τους επιχρωμιωμένους άξονες, παρέχουν γραμμική καθοδήγηση. Οι πνευματικοί κύλινδροι πολλαπλών σταδίων ελέγχονται ξεχωριστά και, σε συνδυασμό με το σύστημα κόλλησης, επιτυγχάνουν ρύθμιση ύψους δύο σταδίων. Αυτό διασφαλίζει τόσο την ποιότητα της διαδικασίας κόλλησης όσο και συγκρατεί αποτελεσματικά τη συσκευασία σε μια συγκεκριμένη θέση για ακριβή τοποθέτηση.
7	Συσκευή μέτρησης πλάτους	Το οριζόντιο σύστημα ισχύος χρησιμοποιεί κινητήρες υψηλής ακρίβειας σε συνδυασμό με μειωτήρες για τη διασφάλιση της σταθερότητας του συστήματος μετάδοσης. Είναι κυρίως υπεύθυνο για την αναδίπλωση των επάνω πτερυγίων του χαρτοκιβωτίου για να ολοκληρωθεί η δράση σφράγισης. Ο μηχανισμός χρησιμοποιεί γραμμικούς οδηγούς για να κατευθύνει τη γραμμική κίνηση, με ισχύ που παρέχεται από πνευματικούς κυλίνδρους και πολλαπλές βαλβίδες ελέγχου ταχύτητας που ρυθμίζουν το κύκλωμα αέρα για την επίτευξη γρήγορης και σταθερής λειτουργίας.
8	Μηχανικά μέρη πλάκας ώθησης διπλού κυλίνδρου	Είναι κυρίως υπεύθυνο για την αναδίπλωση των επάνω πτερυγίων του χαρτοκιβωτίου για να ολοκληρωθεί η δράση σφράγισης. Ο μηχανισμός χρησιμοποιεί γραμμικούς οδηγούς για να κατευθύνει τη γραμμική κίνηση, τροφοδοτείται από πνευματικούς κυλίνδρους και ρυθμίζεται από πολλαπλές βαλβίδες ελέγχου ταχύτητας στο κύκλωμα αέρα για την επίτευξη γρήγορης και σταθερής λειτουργίας.
9	Μηχανισμός αδένα	Είναι κυρίως υπεύθυνο για τη στερέωση του επάνω καλύμματος του χαρτοκιβωτίου για να αποτρέψει τη μετακίνηση της συσκευασίας. Ο μηχανισμός χρησιμοποιεί γραμμικούς οδηγούς για να κατευθύνει τη γραμμική κίνηση και ο έκκεντρος σχεδιασμός του πνευματικού κυλίνδρου παρέχει καλύτερη σταθεροποίηση της συσκευασίας.
10	Ψεκασμός κόλλας κοντής άκρης σύστημα	Η ράγα οδήγησης είναι υπεύθυνη για τη γραμμική οδήγηση ολόκληρου του μηχανισμού εμπρός και πίσω. Ένας σερβοκινητήρας υψηλής ακρίβειας παρέχει μια σταθερή πηγή ενέργειας και η χρήση μιας γνωστής εγχώριας μάρκας πλανητικού μειωτήρα εξασφαλίζει περαιτέρω αξιόπιστη μακροπρόθεσμη απόδοση ισχύος. Ο γραμμικός οδηγός τοποθετείται σε ανεστραμμένη θέση για να αποτρέψει τον ψεκασμό του με κόλλα, εξασφαλίζοντας καθαρή και σταθερή καθοδήγηση.
11	Πίσω μηχάνημα εκκένωσης	Για να επιτευχθεί η λειτουργία της εκφόρτισης συσκευασίας, χρησιμοποιείται ένα σύστημα ισχύος δύο σταδίων για τη γρήγορη, ακριβή και αποτελεσματική παράδοση της συσκευασίας. Η κύρια δοκός είναι κατασκευασμένη από ανθρακούχο χάλυβα και επικαλυμμένη με πλαστικό.
12	Σύστημα μηχανής κόλλας	Η μηχανή ταχείας ξήρανσης θερμοκολλητικής κόλλας Eva μπορεί να επιτύχει συνεχή και διακοπτόμενο ψεκασμό κόλλας. Είναι πλήρως λειτουργικό, εύκολο στη ρύθμιση και βολικό στη χρήση.
13	Μηχανισμός πίεσης προς τα κάτω	Ο σερβοκινητήρας οδηγεί τον μειωτήρα να περιστρέφει τον ανελκυστήρα, επιτυγχάνοντας ακριβή κατακόρυφη τοποθέτηση. Οι πνευματικοί κύλινδροι χρησιμοποιούνται για τη μείωση του βάρους και τη συμπίεση της συσκευασίας, εξασφαλίζοντας σταθερή και ομαλή κίνηση προς τα εμπρός.
14	Ομάδα πλευρικής πίεσης	Οι πνευματικοί κύλινδροι και οι γραμμικοί οδηγοί κινούνται μέσα και έξω για να τοποθετήσουν και να πιέσουν το χαρτόνι. Το υλικό τεφλόν εμποδίζει την κόλλα να κολλήσει, εξασφαλίζοντας καλύτερη συμπίεση του χαρτονιού.
15	Πλαϊνή διάταξη στήριξης	Ο σερβοκινητήρας οδηγεί τον μειωτήρα να περιστρέφει τα γρανάζια, με γραμμικούς οδηγούς να παρέχουν τη μετάδοση, επιτυγχάνοντας ακριβή πλευρική τοποθέτηση. Το τμήμα πλευρικής ευθυγράμμισης χρησιμοποιεί κυλίνδρους από τεφλόν για να εξασφαλίσει σταθερή ταχύτητα.
16	Μέρος σφράγισης μεσαίου τμήματος	Το κυλινδρικό κιβώτιο ταχυτήτων μεσαίου τμήματος χρησιμοποιεί ένα σύστημα ισχύος δύο σταδίων, το οποίο βελτιώνει την απόδοση της τροφοδοσίας του πακέτου και μειώνει την απόσταση των θέσεων αναμονής.
17	Στροφή προδιπλωμένη δομή	Τροφοδοτήστε την προαναδιπλούμενη δομή με ανυψωτικό σταθερό στήριγμα, χρησιμοποιώντας ανύψωση ελέγχου ακριβείας με βίδα κίνησης μειωτήρα με σερβοκινητήρα. άνω κάλυμμα και χαμηλότερη πίεση χρησιμοποιώντας σερβοκινητήρα μειωτήρα κίνησης με βίδα ελέγχου ακριβείας θέση ανύψωσης για να φτάσει στη θέση ύψους χαρτοκιβωτίου. Πτυσσόμενος κύλινδρος άκρων με χρήση σερβοκινητήρα μειωτήρα κίνησης με βίδα ελέγχου ανύψωσης κυλίνδρου ελέγχου πτυσσόμενου κυλίνδρου άκρων χαμηλότερη πίεση για να επιτευχθεί χάρτινο δέρμα με μακριά άκρα για εκ των προτέρων αναδιπλούμενη άκρη, έτσι ώστε το κιβώτιο στεγανοποίησης να είναι πιο ομαλό.

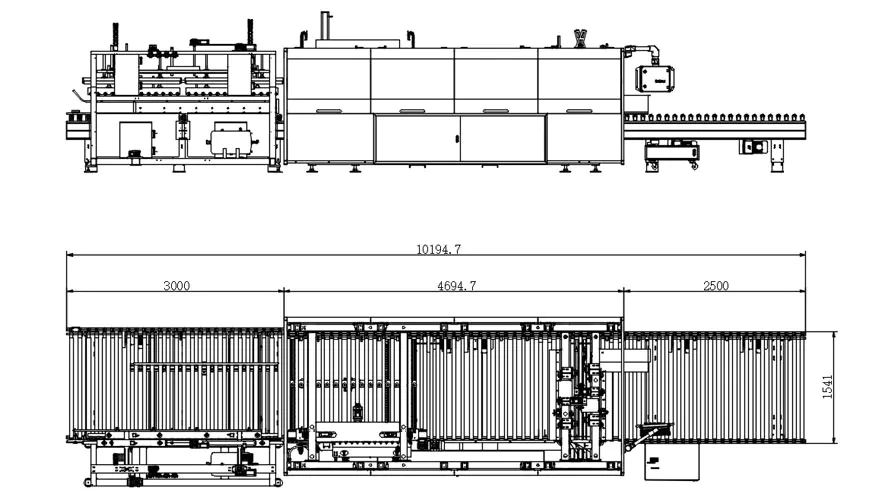

Σχέδια με τρεις όψεις

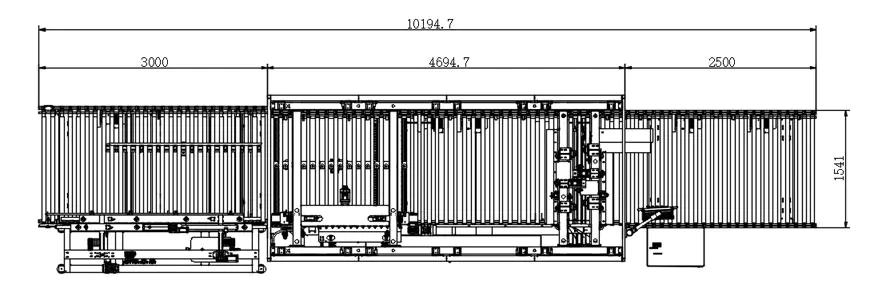

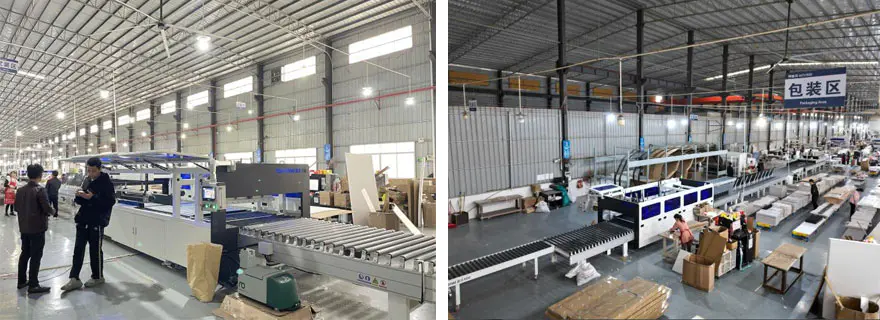

Σχηματικό Διάγραμμα Τρόπου Παραγωγικής Διαδικασίας

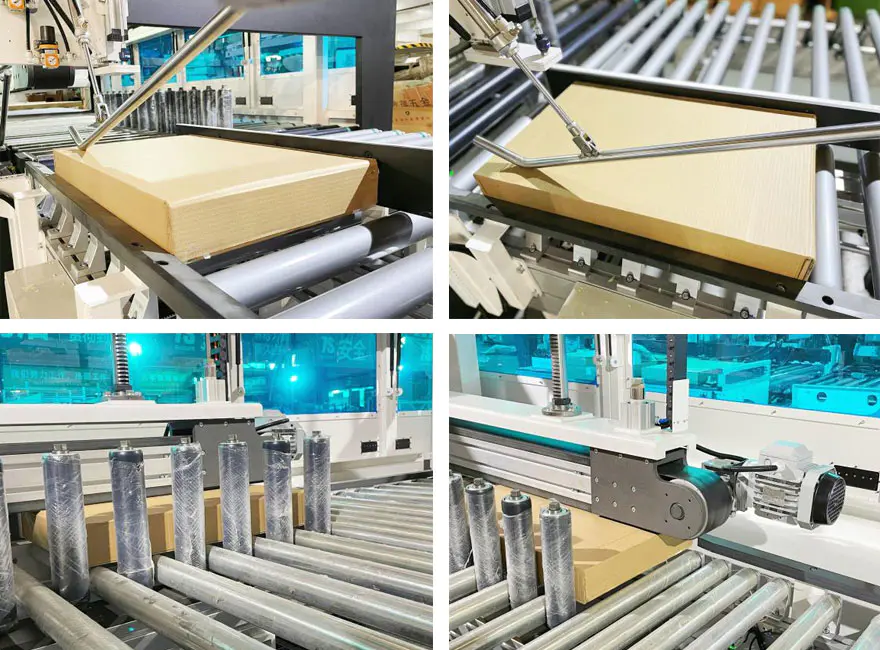

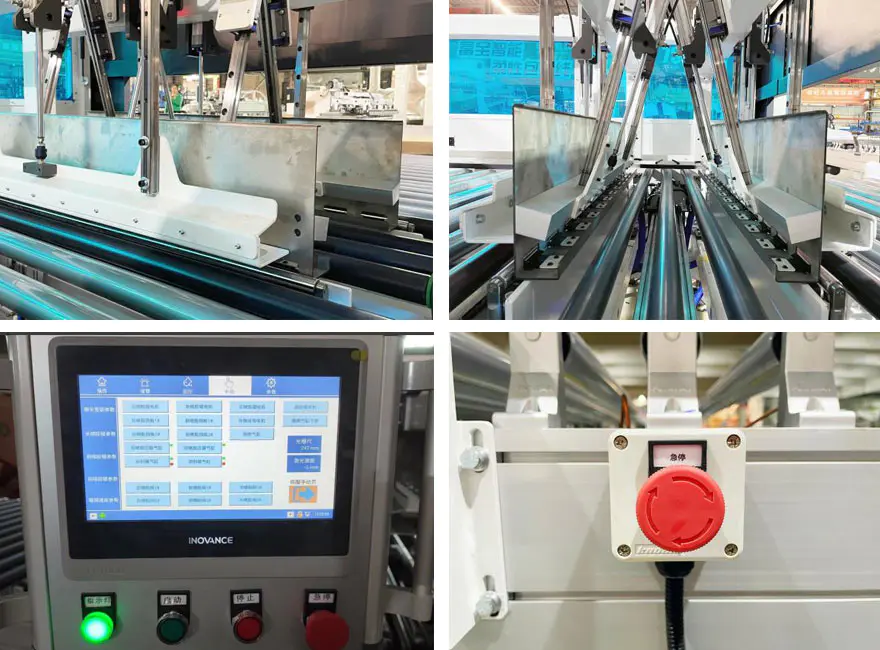

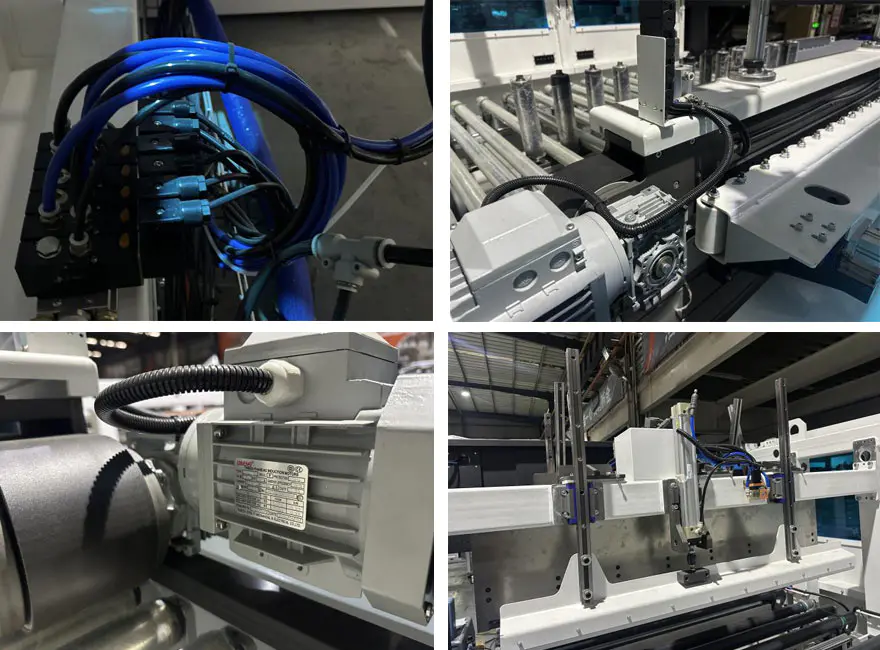

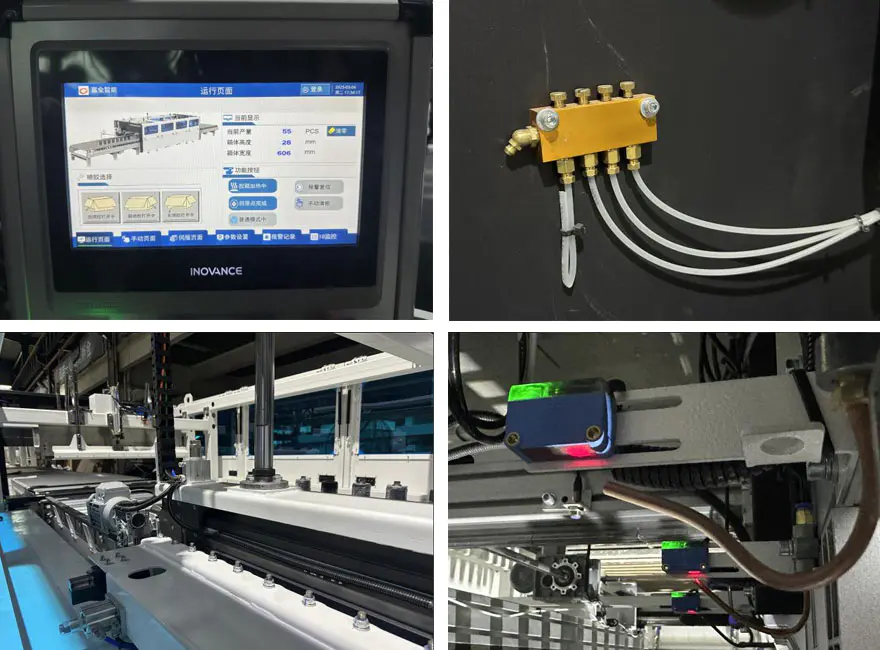

Αναλυτικές εικόνες

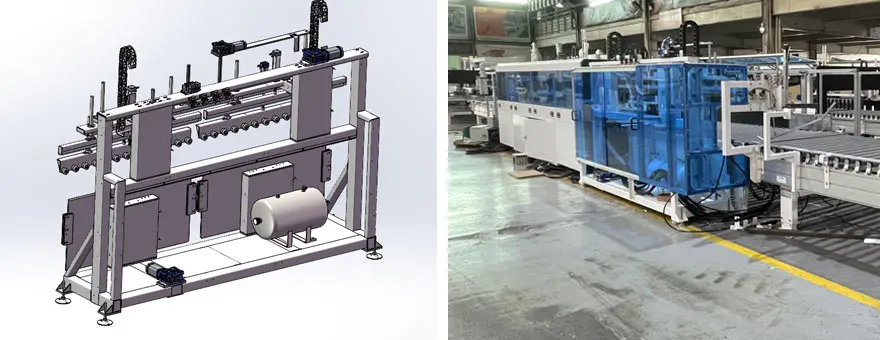

Προδιπλωμένη δομή

Κατάλογος φορητών ανταλλακτικών και αναλώσιμων

1. Λίστα φορητών ανταλλακτικών

Οχι.	Είδος	Προδιαγραφές	Προτεινόμενο Q’ty	Αριθμός U8
1	Ρολό PTEE	BZ-LFXJ-01-03-01-01	2
2	Μ16 διπλό άκρο καρφιά	BZ-FXJ-G-015	2
3	Τροχός πίεσης από τεφλόν		4
4	Ζώνη πίεσης (τύπος διπλού οδηγού)	95-L3990 (Πάχος 3)	1
5	Πλαϊνή ζώνη ευθυγράμμισης (τύπος τριπλού οδηγού)	195-L3742 (Πάχος 3)	1
6	Λωρίδα ελαστική ζώνη	392*20*1,5	15
7	Βαλβίδα μείωσης πίεσης	GR20008F1	1
8	Βαλβίδα γκαζιού εισαγωγής	PSL8-02A	1
9	Πλωτή άρθρωση	F-M16X125F	4
10	Κύλινδρος	SAI 50X350S	1
11	Κύλινδρος	SAI50x300S	1
12	Ολισθητής	HGW30CC	1
13	Βάση στήριξης γραμμικού ρουλεμάν	LHBBW20	1
14	Σύγχρονος ιμάντας με ατσάλινο πυρήνα	S8M-3984-25 (Ανοιχτό)	1
15	Ολισθητής	HGH25CA	1
16	Σύγχρονη ζώνη χωρίς ραφή με πυρήνα χάλυβα	30-S8M-800	1
17	Σύγχρονη ζώνη χωρίς ραφή με πυρήνα χάλυβα	30-S8M-872	1
18	Μαγνητικός διακόπτης	HX-31R-2M	2
19	Ηλεκτρομαγνητική βαλβίδα	4V210-08B	3
20	Λαστιχένιο αμορτισέρ	SE-15 (Μπλε)	3
21	Ρελέ σύνδεσης	RXM4LB2BD	1
22	Βάση ρελέ	RXZE1M4C	1
23	Αναμετάδοση	RXT-F01	3
24	Διακόπτης εγγύτητας	IME08-02BPOZT0S	1

2.Λίστα αναλώσιμων

Οχι.	Είδος	Προδιαγραφές	Προτεινόμενο Q’ty	Αριθμός U8
1	Πλέγμα φίλτρου κύριας μονάδας	133272	1
2	Φλάντζα λαιμού	127028	6
3	Πλέγμα φίλτρου πιστολιού ψεκασμού	126150	3
4	Μονάδα ακροφυσίου AX	167400	6
5	Ηλεκτρομαγνητική βαλβίδα 24V	150236	6
6	Φλάντζα ακροφυσίου	100368	12
7	Ατσάλινο παρέμβυσμα αγωγού	107332	6
8	Ακροφύσιο ορθής γωνίας 0,5mm	130897	4
9	Βελόνα	500661	1
10	Κιτ επισκευής αντλίας εμβόλου	112757	1
11	Κιτ επισκευής ακροφυσίων AX	167414	6
12	Κιτ βαλβίδας αντίστροφης ροής	163008	1
