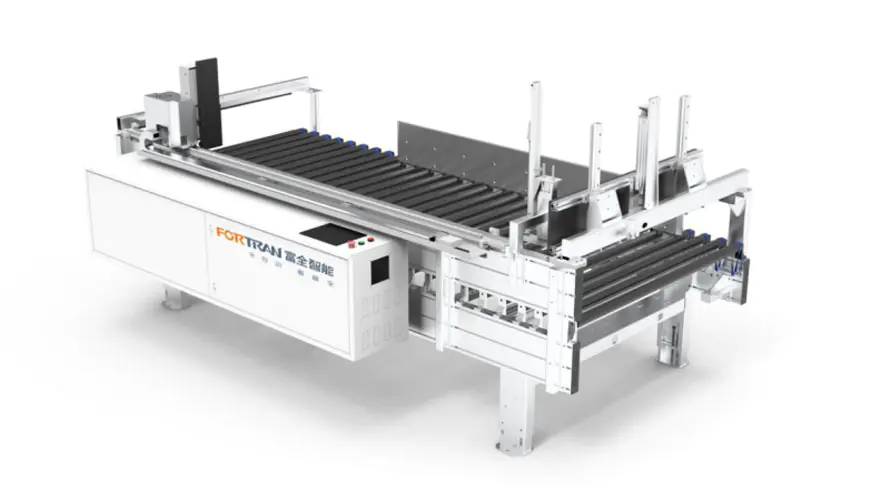

Ενσωματωμένος ευφυής σταθμός μέτρησης

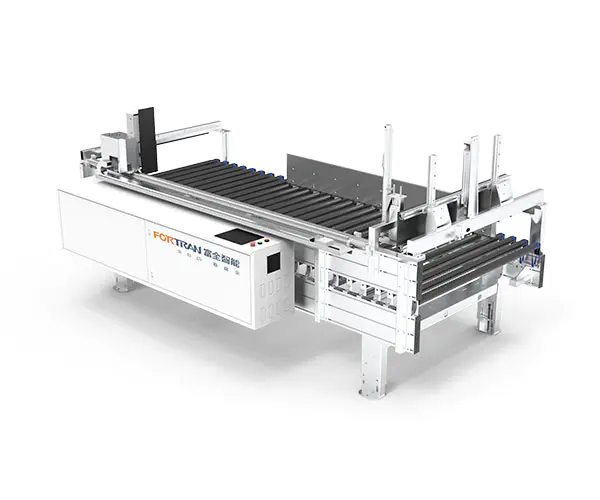

Συνολική εικόνα μηχανής

Παράμετροι Εξοπλισμού

Συνολικές διαστάσεις Μ*Π*Υ(χιλ.)	Εξοπλισμός Ζυγίζει (kg)	Μέτρηση χωρητικότητας φορτίου (kg/㎡)	Συνολική ισχύς (kW)	Ακρίβεια μέτρησης (mm)	Ύψος πάγκου εργασίας (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Μέτρηση παραμέτρων

Εύρος επεξεργασίας μήκους πλακέτας L (mm)	Εύρος επεξεργασίας πλάτους πλακέτας W (mm)	Εύρος επεξεργασίας πάχους σανίδας H (mm)	Αποδοτικότητα μέτρησης (χρόνοι/λεπτό)	Ταχύτητα μεταφοράς (m/min)
350-2800	200-1200	18-250	4-6	0-35 (ρυθμιζόμενη μετατροπή συχνότητας)

1.Τα πόδια κόβονται και τρυπούνται με λέιζερ, εξασφαλίζοντας ακριβείς θέσεις οπών. Κάμπτονται από μηχανή κάμψης CNC για ακριβείς γωνίες.
2.Τα πόδια είναι κατασκευασμένα από ατσάλινες πλάκες τουρσί ψυχρής έλασης με επίπεδες επιφάνειες. Μετά την αμμοβολή και την αμμοβολή, επικαλύπτονται με ψεκασμό για ισχυρή αντοχή στη διάβρωση.
3.Τα πόδια υιοθετούν κινητά ρυθμιζόμενα ποδαράκια, προσφέροντας ισχυρή προσαρμοστικότητα στην επιπεδότητα του εδάφους.
4. Οι γαλβανισμένοι κύλινδροι εν θερμώ καλύπτονται με ιταλικούς εισαγόμενους εύκαμπτους σωλήνες, αποτρέποντας αποτελεσματικά τις επιφανειακές γρατσουνιές των τεμαχίων εργασίας λόγω τριβής και διασφαλίζοντας ανέπαφες τις επιφάνειες του τεμαχίου εργασίας.
5.Η ελαστική κίνηση ιμάντα παράγει χαμηλό θόρυβο κατά τη λειτουργία. Η ελαστική ζώνη έχει υψηλή σκληρότητα και μεγάλη διάρκεια ζωής.
6. Τόσο τα πώματα όσο και οι πλάκες στήριξης είναι κατασκευασμένα από συμπαγές πολυστρωματικό υλικό και οι πλάκες στήριξης είναι κατασκευασμένες από λείες πλάκες πολυαιθυλενίου, με αποτέλεσμα χαμηλή αντίσταση τριβής.
7. Ο ενσωματωμένος σχεδιασμός μέτρησης μήκους και πλάτους μειώνει τον χώρο του δαπέδου.
8. Ο αυτόματος έλεγχος επιτρέπει τη μέτρηση με υψηλή ακρίβεια, υψηλή απόδοση και χαμηλό ποσοστό αποτυχίας.

9. Η ράγα οδήγησης της συσκευής μηχανικής τοποθέτησης υιοθετεί τη ράγα οδήγησης Hiwin, που χαρακτηρίζει την υψηλή ακρίβεια, τους χαμηλούς κραδασμούς και τη μεγάλη διάρκεια ζωής. Το κιβώτιο ταχυτήτων χρησιμοποιεί γρανάζι και σχάρα για γρήγορη ταχύτητα και υψηλή ακρίβεια. Η τοποθέτηση υιοθετεί έναν σερβοκινητήρα, εξασφαλίζοντας ακρίβεια, απόδοση, ταχύτητα, υψηλή ροπή και μικρό μέγεθος.

Ο ενσωματωμένος έξυπνος σταθμός μέτρησης χρησιμοποιείται κυρίως για τη μέτρηση του μήκους στοίβαξης, του πλάτους και του πάχους κάθε συσκευασίας σανίδων πριν από τη συσκευασία. Μετρά πρώτα το μήκος, μετά το πλάτος και τέλος το ύψος, με γρήγορη ταχύτητα, μικρό χώρο δαπέδου και υψηλή απόδοση. Υιοθετεί ένα φαρδύ και χοντρό πλαίσιο προφίλ αλουμινίου, το οποίο είναι κομψό και έχει εξαιρετική σταθερότητα.

Αύξων αριθμός	Ονομα	Χαρακτηριστικό	Μονάδα μέτρησης

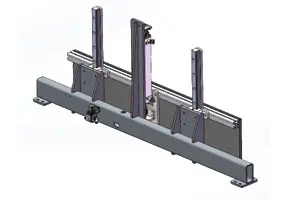

1	Συγκρότημα κινητής δοκού μέτρησης μήκους	Ένας σερβοκινητήρας υψηλής ακρίβειας μεταδίδει ισχύ μέσω ενός πλανητικού μειωτήρα, παρέχοντας υψηλή ροπή, χαμηλό θόρυβο και σταθερή ισχύ. Η ισχύς μεταδίδεται μέσω ενός σύγχρονου άξονα και γραναζιών για να πραγματοποιηθεί γρήγορη κίνηση ολόκληρου του μηχανισμού, βελτιώνοντας έτσι την απόδοση.

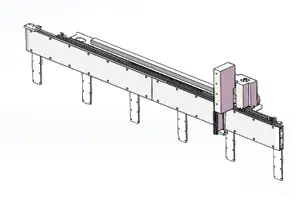

2	Συναρμολόγηση σταθερής πλάκας μέτρησης μήκους	Αυτό το άκρο χρησιμεύει ως πινακίδα αναφοράς μέτρησης. Το διάφραγμα τροφοδοτείται από έναν κύλινδρο αέρα για κατακόρυφη ανύψωση και επιτυγχάνει γρήγορη και σταθερή γραμμική κίνηση με τη βοήθεια οδηγών ράγες ακριβείας Hiwin.

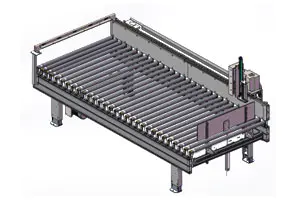

3	Πλαίσιο μεταφορικού κυλίνδρου μέτρησης	Οι κύλινδροι υιοθετούν ιταλικούς εισαγόμενους κυλίνδρους με επένδυση από καουτσούκ με λείες και φωτεινές επιφάνειες και υψηλή τριβή, εξασφαλίζοντας απόλυτα σταθερή μεταφορά των συσκευασιών και μειώνοντας σημαντικά την πιθανότητα τριβής ολίσθησης. Υποβάλλονται σε αμμοβολή και επικάλυψη με ψεκασμό για να διασφαλιστεί η συνολική εμφάνιση και η ακαμψία του πλαισίου.

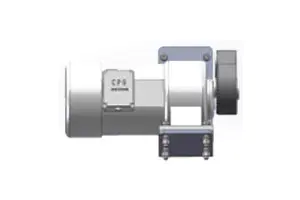

4	Συναρμολόγηση κινητήρα κυλίνδρων	Χρησιμοποιεί εισαγόμενους κινητήρες μετάδοσης κίνησης για ανθεκτικότητα. Η ισχύς μεταδίδεται σταθερά στους κυλίνδρους μέσω σύγχρονων τροχαλιών και σύγχρονων ιμάντων.

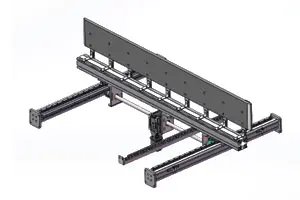

5	Μηχανισμός ισχύος μέτρησης τομής πλάτους	Το οριζόντιο σύστημα ισχύος υιοθετεί έναν σερβοκινητήρα υψηλής ακρίβειας σε συνδυασμό με έναν μειωτήρα ακριβείας για να εξασφαλίσει τη σταθερότητα του συστήματος μετάδοσης.

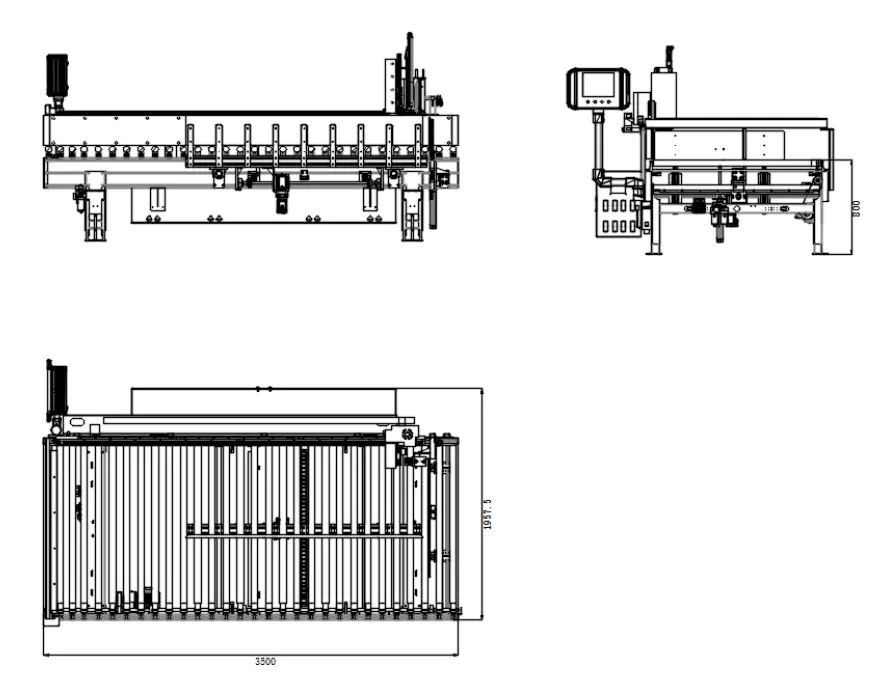

Σχέδια με τρεις όψεις
