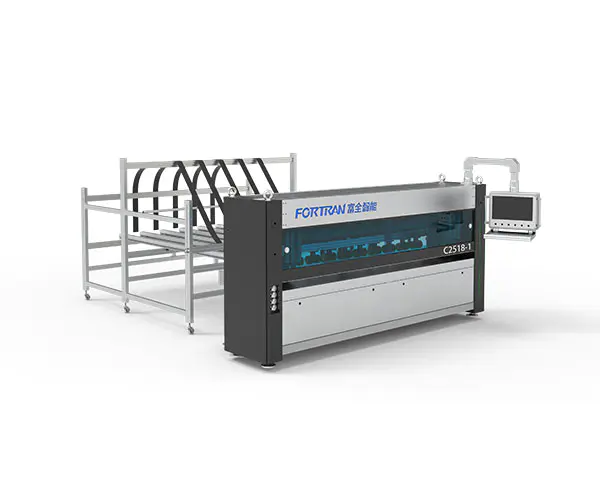

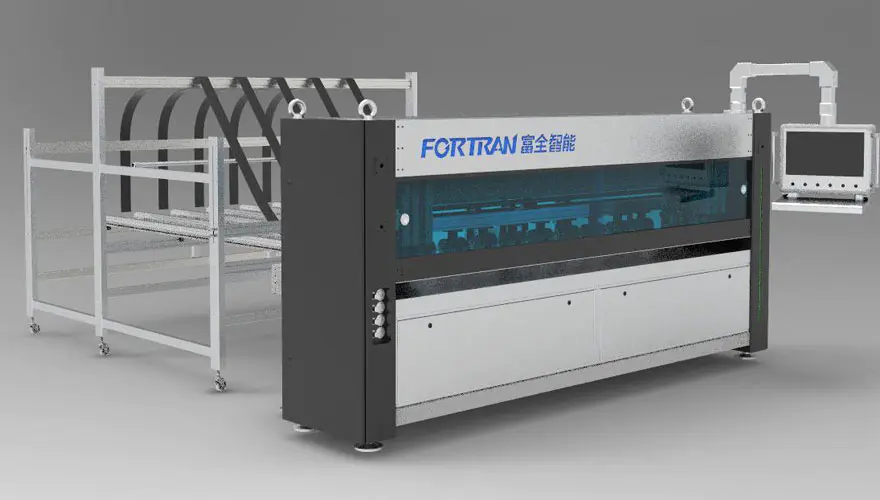

Πλήρως αυτόματη μηχανή κοπής χαρτιού

Προδιαγραφές μηχανήματος

Διαστάσεις Μ*Π*Υ(χιλ)	Βασικές Προδιαγραφές	Τροφοδοτικό (kW)	Ταχύτητα κοπής (M/min)	Ύψος εργασίας (mm)
6700*3650*3000	7 κάθετα+1 οριζόντια μαχαίρια, με τρόπους τροφοδοσίας ενός φύλλου και συνεχούς τροφοδοσίας φύλλων	5.25	0-120	850

Παράμετροι Επεξεργασίας

Ελάχ. Μήκος κοπής L (mm)	Μέγ. Πλάτος κοπής W (mm)	Πάχος κοπής για κυματοειδές χαρτί H (mm)	Ακρίβεια διαμήκους απόστασης λεπίδων (mm)	Αποδοτικότητα (PCS/λεπτό)
300	2500	2,5-6,5	±1,5	0-12

Η πλήρως αυτόματη μηχανή κοπής χαρτιού χρησιμοποιείται για συνεχή επεξεργασία σταθερού μήκους κυματοειδούς χαρτιού και μεμονωμένων φύλλων για την παραγωγή πτυσσόμενων χαρτοκιβωτίων. Το μηχάνημα εκτελεί τσάκισμα και στα δύο εγκάρσιες και διαμήκεις κατευθύνσεις, διακοπτόμενη κοπή και επεξεργασία κοπής στο κυματοειδές χαρτί. Η κοπή σταθερού μήκους επιτρέπει τόσο τη μαζική παραγωγή όσο και την προσαρμογή παραγωγή. Το μηχάνημα μπορεί να χρησιμοποιηθεί ως αυτόνομη μονάδα ή ως αρχικό μέρος μιας γραμμής συσκευασίας.

Οχι.	Είδος	Χαρακτηριστικά	Μοντέλο

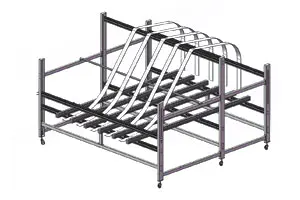

1	Ράφι αποθήκευσης χαρτιού	Η σχάρα αποθήκευσης χαρτιού είναι κατασκευασμένη από πλάκα τουρσί μέσω επεξεργασίας κάμψης, με απλή δομή, αξιόπιστη κατασκευή. Είναι βαμμένο για να εξασφαλίζει ελκυστική εμφάνιση και εξαιρετική αντοχή στη σκουριά. Η τυπική διαμόρφωση περιλαμβάνει μια συνεχή σχάρα υλικού από χαρτόνι και μια λωρίδα ροής τροφοδοσίας από χαρτόνι μονής στρώσης.

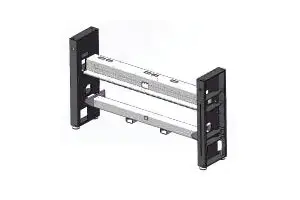

2	Δομή πλαισίου	Το πλαίσιο κατασκευάζεται με μηχανική κατεργασία ακριβείας μετά από συγκόλληση ορθογώνιων χαλύβδινων σωλήνων και χαλύβδινων πλακών. Εξασφαλίζει υψηλή ακρίβεια συναρμολόγησης και ακρίβεια λειτουργίας, εξασφαλίζοντας μεγάλη διάρκεια ζωής και εξαιρετική σταθερότητα του εξοπλισμού.

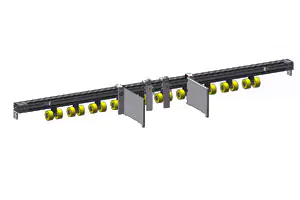

3	Μηχανισμός κίνησης	Ο τροχός πίεσης τροφοδοσίας είναι κατασκευασμένος από υλικό PU, με φωτεινή και όμορφη επιφάνεια και τριβή, που μπορεί να βελτιώσει αποτελεσματικά την αξιοπιστία της μεταφοράς χαρτονιού. Εν τω μεταξύ, το τύμπανο έλξης εισάγεται από τη Γερμανία, ανθεκτικό και μακράς διαρκείας· μπορεί να ρυθμιστεί χειροκίνητα και να στερεωθεί στο πλάι.

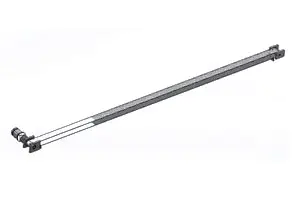

4	Εγκάρσια Δομή	Η ισχύς παρέχεται από έναν σερβοκινητήρα υψηλής ακρίβειας σε συνδυασμό με έναν μειωτήρα και έναν σύγχρονο μηχανισμό τροχού, ο οποίος επιτυγχάνει υψηλή ταχύτητα και ακριβή τοποθέτηση, διασφαλίζοντας έτσι την ακρίβεια της κοπής του χαρτοκιβωτίου.

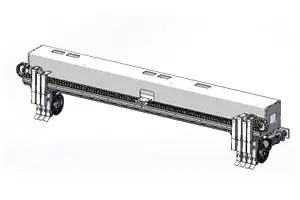

5	Διαμήκης μονάδα κοπής	Αυτός ο μηχανισμός αποτελείται κυρίως από επτά σετ υποδοχών μαχαιριών. Ο σερβομηχανισμός του εγκάρσιου ιμάντα μαχαιριού καθοδηγεί την τοποθέτηση του διαμήκους μαχαιριού, το οποίο μπορεί να καλύψει τις απαιτήσεις αποτελεσματικής λειτουργίας ενώ παράλληλα εξασφαλίζει ανθεκτικότητα.

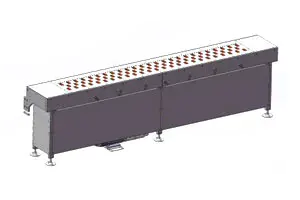

6	Ρυθμιζόμενη συσκευή αποθήκευσης	Οι κύλινδροι ελέγχονται από έναν σερβοκινητήρα συν έναν μειωτήρα ταχύτητας. Για να βελτιώσουμε τη λειτουργική ακρίβεια και απόδοση, χρησιμοποιούμε έναν μειωτήρα ταχύτητας κωνικού γραναζιού υψηλής ακρίβειας εξοπλισμένο με σερβοκινητήρα υψηλής ακρίβειας. Υιοθετείται μια δομή αναρρόφησης κενού για την προσρόφηση του χαρτονιού, επιτρέποντας την καλύτερη μεταφορά του χαρτονιού μονής στρώσης.
7	Περίβλημα μηχανής	Η κύρια εστίαση είναι στη διακόσμηση του ίδιου του μηχανήματος. Ένα εξωτερικό προστατευτικό κάλυμμα προστίθεται στο μηχάνημα, το οποίο επεξεργάζεται με βαφή πούδρας για να εξασφαλίσει ένα αισθητικά ευχάριστο και ανθεκτικό φινίρισμα που δεν θρυμματίζεται ή ξεφλουδίζει. Το παράθυρο παρατήρησης στο μπροστινό μέρος του μηχανήματος είναι κατασκευασμένο από ένα βαθύ μπλε ακρυλικό πάνελ, το οποίο δεν είναι μόνο οπτικά ελκυστικό και κομψό, αλλά και εξαιρετικά ανθεκτικό και ανθεκτικό στη θραύση. Επιπρόσθετα, τοποθετείται συρόμενη ράγα από κράμα αλουμινίου, η οποία έχει γυαλιστερή επιφάνεια και λειτουργεί αθόρυβα χωρίς θόρυβο.

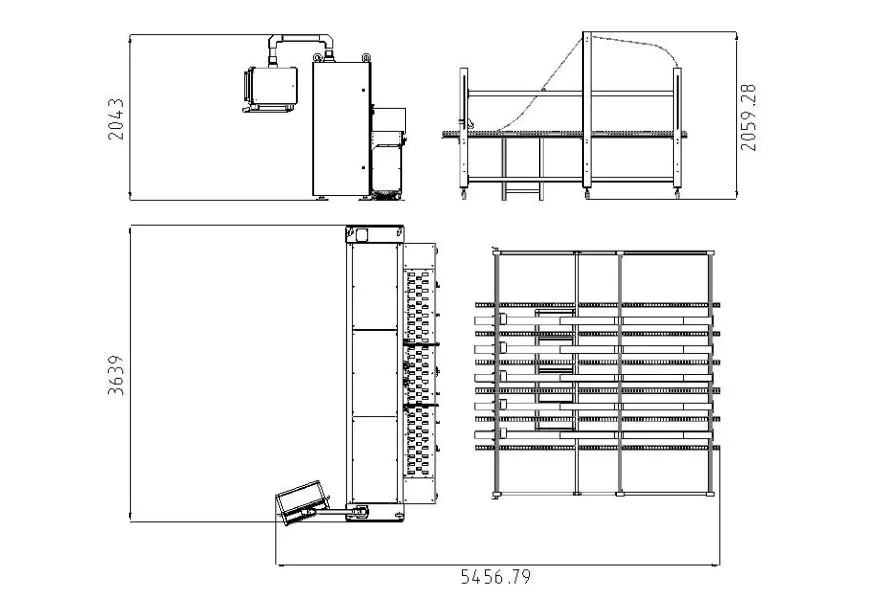

Σχέδια με τρεις όψεις

Απαιτήσεις αναλώσιμων

1.Απαιτήσεις για κυματοειδές χαρτί στο σταθμό τροφοδοσίας

A. Πλάτος συνεχούς κυματοειδούς χαρτιού: 400–2350 mm.
B. Ύψος στοίβαξης, συμπεριλαμβανομένης παλέτας 120 mm: Μέγιστο 1300 mm.
Γ. Πλάτος στοίβαξης, μέγιστο: 1300 mm; Μήκος κυματοειδούς χαρτιού στο σημείο εκφόρτισης: Ελάχιστο 300 mm.
Δ. Διαμήκης ανοχή για κοπή σταθερού μήκους: Μέγιστη 0,5% Εγκάρσια ανοχή για κοπή σταθερού μήκους: Μέγιστο ± 2,0 mm.
Ε. Πάχος κυματοειδούς χαρτιού:2,5–6 mm,±0,2 mm; Μέγιστη ποιότητα πρώτης ύλης έως 2,30 π.Χ. (σύμφωνα με το πρότυπο DIN 55468).
F. Η ποιότητα του χαρτονιού είναι σύμφωνη με το πρότυπο DIN 55468.

Ζ. Μονό κυματοειδές, μέγιστο πάχος περίπου 4 mm (ποιότητα: 1,10–1,40); Διπλό κυματοειδές, μέγιστο πάχος περίπου 6 mm.

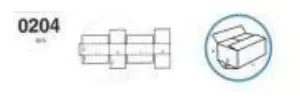

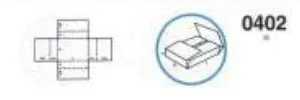

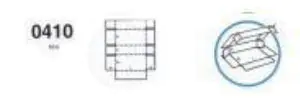

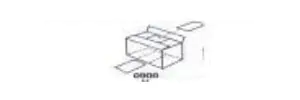

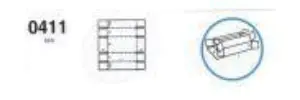

2. Τύποι χαρτοκιβωτίων

Αύξων αριθμός	Ονομα	Εικών	Κατεύθυνση τροφοδοσίας χαρτιού	Ελάχιστο μέγεθος

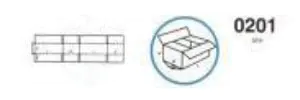

1	Συνηθισμένο κουτί		γεωγραφικού μήκους	Μήκος: ελάχιστο 400mm Πλάτος: τουλάχιστον 36 mm Ύψος: ελάχιστο 225mm
2	Συνηθισμένο κουτί		γεωγραφικού μήκους	Μήκος: ελάχιστο 400mm Πλάτος: τουλάχιστον 36 mm Ύψος: ελάχιστο 225mm

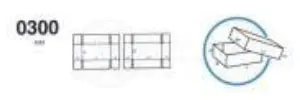

3	Εξώφυλλο Heavenand Earth		γεωγραφικού μήκους	Μήκος: ελάχιστο 400mm Πλάτος: ελάχιστο 225mm Ύψος: ελάχιστο 18mm

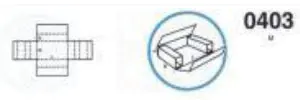

4	Κουτί μεσαίας σφραγίδας		γεωγραφικού μήκους	Μήκος: ελάχιστο 400mm Πλάτος: ελάχιστο 450mm Ύψος: ελάχιστο 18mm
5	Κουτί μεσαίας σφραγίδας		γεωγραφικού μήκους	Μήκος: ελάχιστο 400mm Ύψος: ελάχιστο 450mm Ύψος: ελάχιστο 18mm
6	Κουτί με όλα τα φτερά		γεωγραφικού μήκους	Μήκος: ελάχιστο 400mm Ύψος: ελάχιστο 225mm Ύψος: ελάχιστο 18mm
7	Κουτί μεσαίας σφραγίδας		γεωγραφικού μήκους	Μήκος: ελάχιστο 400mm Ύψος: ελάχιστο 450mm Ύψος: ελάχιστο 18mm
8	Τετράγωνο χαρτόνι		γεωγραφικού μήκους	Μήκος: ελάχιστο 400mm Ύψος: ελάχιστο 18mm
