Μηχάνημα αυτόματης αναδίπλωσης κουτιού

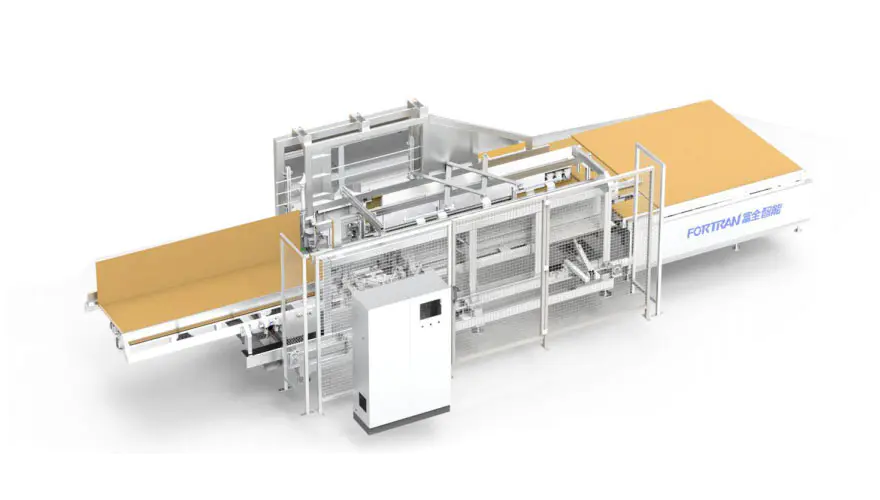

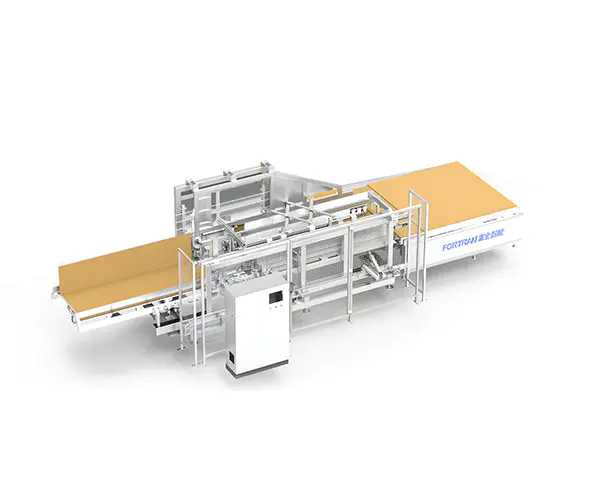

Συνολική εικόνα μηχανής

Παράμετροι Εξοπλισμού

Εξωτερικές διαστάσεις Μ*Π*Υ(χιλ)	Ιδιοβάρος εξοπλισμού (kg)	Τροφοδοτικό (kW)	Μεταφορικό φορτίο (kg)	Ύψος εργασίας (mm)
9760*3550*2500	Περίπου 3700	4,5 kW (εξαιρουμένης της μονάδας κόλλησης)	50	830±40 (απροσδιόριστο. Εξαρτάται από τον πελάτη

Πεδίο επεξεργασίας

Εύρος επεξεργασίας χαρτοκιβωτίων L (mm)	Εύρος επεξεργασίας χαρτοκιβωτίων W (mm)	Εύρος επεξεργασίας χαρτοκιβωτίων H (mm)	Αποδοτικότητα αναδίπλωσης (φορές/λεπτό)	Πάχος κυματοειδούς χαρτιού (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Μάρκα αξεσουάρ πυρήνα: σερβοκινητήρας -- Καινοτομία ;σύγχρονος ιμάντας -- Gardner , έδρανο καθίσματος -- TR , κινητήρας μετατροπής συχνότητας -- -- Καινοτομία:
2 Ο συνολικός σωλήνας ραφιών συγκολλάται και επεξεργάζεται με σκελετό, το οποίο είναι εξαιρετικά ακριβές, αξιόπιστο και ανθεκτικό.
3 Ο γραμμικός μηχανισμός της μηχανής αναδιπλούμενου κιβωτίου καθοδηγείται από γραμμική ράγα οδήγησης ακριβείας, η οποία είναι εξαιρετικά αξιόπιστη και ανθεκτική.
4 Το χαρτί μετάδοσης βεντούζας υιοθετεί έναν σερβοκινητήρα υψηλής ακρίβειας, ο οποίος είναι εύκολος στον έλεγχο και μπορεί να βελτιώσει την ακρίβεια του εξοπλισμού.

5 Το μηχάνημα μπορεί να χρησιμοποιηθεί μόνο του ή σε συνδυασμό με την προσαρμοσμένη γραμμή συσκευασίας. Ο τρόπος χρήσης είναι ευμετάβλητος και ευέλικτος

1 Χρήσεις

Α. Αυτή η αυτόματη μηχανή αναδίπλωσης κουτιών χρησιμοποιείται σε χαρτοκιβώτια σε κουτιά.
Β. Αυτός ο εξοπλισμός χρησιμοποιείται για την κατασκευή κουτιών από χαρτοκιβώτια μοντέλου M/A-0410.
Γ. Πρώτα, κάντε συγκριτική αξιολόγηση στο χαρτοκιβώτιο, πατήστε το αντίστοιχο μέγεθος εισόδου και ξεκινήστε και εισάγετε τον εξοπλισμό για να δημιουργήσετε αυτόματα ένα κουτί.

2 Επισκόπηση της αρχής λειτουργίας

Ολόκληρο το σύνολο του εξοπλισμού χωρίζεται σε πέντε μέρη: μηχανισμός πλατφόρμας τροφοδοσίας, μηχανισμός κύριου πλαισίου, μηχανισμός σταθερής πλευρικής αναδίπλωσης, κινητός πλευρικός μηχανισμός αναδίπλωσης και μεσαία μετάδοση μηχανισμός:

A. Κατά την εργασία, η είσοδος οθόνης λειτουργίας αντιστοιχεί στο μέγεθος του αναδιπλούμενου κουτιού. Αφού είναι έτοιμη η τοποθέτηση, αφού το δέρμα του χαρτιού ευθυγραμμιστεί με το μπροστινό σημείο αναφοράς και το πλευρικό σημείο αναφοράς στη θετική κατεύθυνση, πατήστε το πράσινο κουμπί έναρξης για να ξεκινήσει αυτόματα η βεντούζα για να απορροφήσει το δέρμα του χαρτιού στην είσοδο του τμήματος της μηχανής αναδιπλούμενου κουτιού.

Β. Η βεντούζα οδηγεί το δέρμα του χαρτιού στο αναδιπλούμενο τμήμα και η σταθερή άκρη και η κινούμενη μακριά πλευρά αντιστοιχούν στην αναδιπλούμενη άκρη και στη συνέχεια ψεκάζει αυτόματα κόλλα στην καθορισμένη θέση ψεκασμού κόλλας και η μπροστινή θέση αναδίπλωσης ολοκληρώνεται μία προς μία.

Γ. Αφού το μπροστινό αναδιπλούμενο κουτί φτάσει στην καθορισμένη θέση, αφού σφίξει η προς τα κάτω πίεση του κυλίνδρου, η βεντούζα πέφτει αμέσως και επανέρχεται στην αρχή και η πίσω βεντούζα προσαρτάται στο πίσω άκρο του χαρτιού και περιμένει. Αφού η σταθερή πλευρά και η αναδιπλούμενη πλευρά της κινούμενης πλευράς λειτουργήσουν ταυτόχρονα, η ομάδα αναστροφής επαναφέρεται μετά την ολοκλήρωση. Η βεντούζα του πίσω άκρου οδηγεί το δέρμα του χαρτιού προς τα εμπρός στη θέση καλουπώματος του αναδιπλούμενου κουτιού του πίσω άκρου και ψεκάζει αυτόματα την κόλλα στην καθορισμένη θέση.

Δ. Αφού το αναδιπλούμενο κουτί του πίσω άκρου φτάσει στην καθορισμένη θέση, αφού σφίξει η προς τα κάτω πίεση του κυλίνδρου: αφού η σταθερή πλευρά και η κινούμενη πλευρά αναδιπλωθεί ταυτόχρονα, η ομάδα αναδίπλωσης ολοκληρώνεται και επαναρυθμίζεται: ο κινητήρας εκκένωσης στέλνει αμέσως το χαρτοκιβώτιο χύτευσης στην έξοδο.

3 Λειτουργική Δομή"

Αύξων αριθμός	Ονομα	Διακριτικό χαρακτηριστικό	Μοντέλο

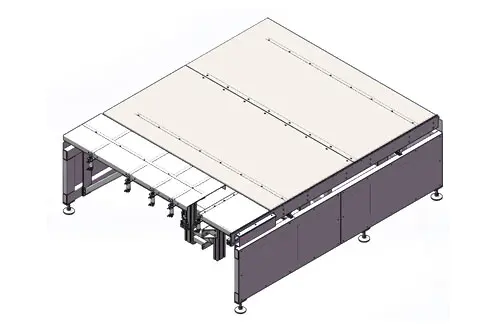

1	Δομή τραπεζιού τροφοδοσίας	Το μπροστινό τραπέζι υλικού είναι τοποθετημένο στην επίπεδη θέση σανίδας και ο κύλινδρος ελέγχει τον πείρο ανύψωσης και τοποθέτησης. Ο πλαϊνός σερβοκινητήρας εντοπίζει με ακρίβεια τη θέση προετοιμασίας της τροφοδοσίας του δέρματος του χαρτιού.

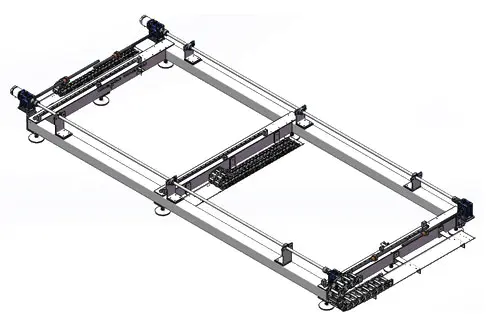

2	Δομή βάσης rack	Η βάση της σχάρας του mainframe, ο μηχανισμός κινητής αναδίπλωσης της κίνησης σερβοκινητήρα ελέγχου σύνδεσης σερβοκινητήρα και ο μηχανισμός μεσαίας κίνησης είναι πιο ακριβείς.

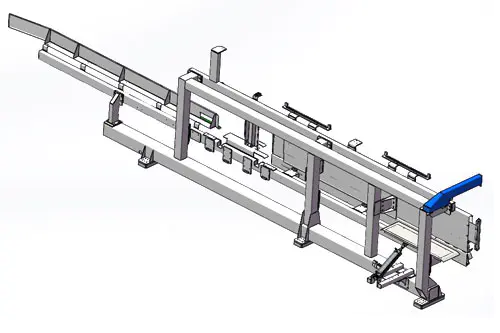

3	Σταθερό σετ αναδιπλούμενης βάσης στο πλάι	Σταθερό πλαϊνό αναδιπλούμενο πλαίσιο, δίπλωμα κυλίνδρου με κοντό άκρο, βοηθητική τροφοδοσία οδηγού λαμαρίνας και στις δύο πλευρές.

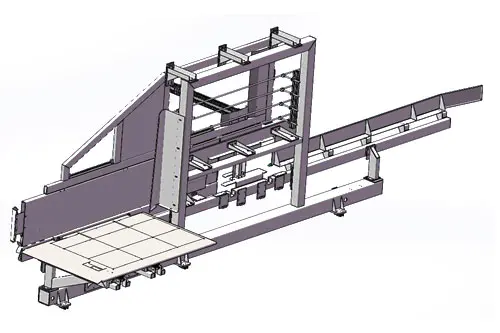

4	Σετ πτυσσόμενο ράφι για φορητές πλευρές	Πλαίσιο αναδίπλωσης κινούμενης πλευράς, δίπλωμα κυλίνδρου μακράς όψης, τροφοδοσία βοηθητικού οδηγού λαμαρίνας και στις δύο πλευρές, μηχανική κατεργασία σκελετών συγκόλλησης με ράφι, υψηλή ακρίβεια συναρμολόγησης, υψηλή ακρίβεια λειτουργίας, διασφάλιση μεγάλης διάρκειας ζωής και καλή σταθερότητα του εξοπλισμού.

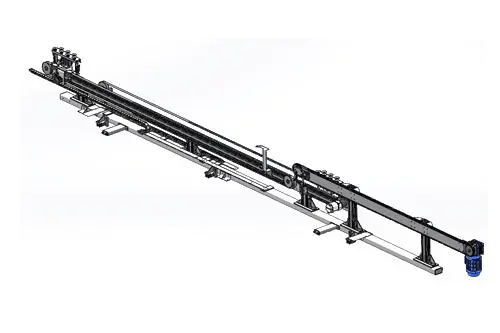

5	Πέντε μέρη του μηχανισμού μέσης μετάδοσης κίνησης	Η μονάδα ελέγχου σερβομηχανισμού, η ομάδα μεσαίας βεντούζας οδηγεί την κίνηση του δέρματος του χαρτιού, ο κινητήρας εκκένωσης οδηγεί την αλυσίδα για να οδηγήσει την εκκένωση του δέρματος από χαρτί.

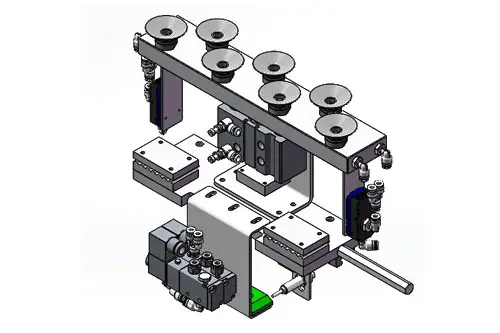

6	Ομάδα βεντούζας μεσαίου επιπέδου	Ο ιμάντας του σερβοκινητήρα οδηγεί την κίνηση, ο κύλινδρος ανεβαίνει και κατεβαίνει και το κενό της βεντούζας απορροφά τη μετάδοση του χάρτινου δέρματος, την ακριβή λειτουργία και την τοποθέτηση.

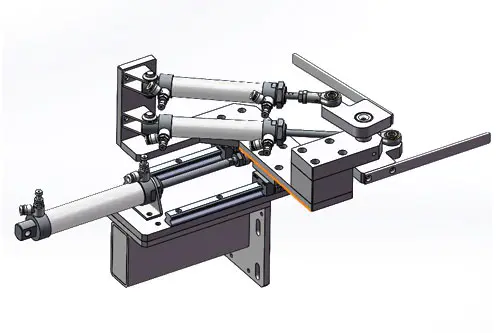

7	Αναδιπλούμενη ομάδα επέκτασης	Η εμπρός και πίσω επέκταση κυλίνδρου συνεργάζεται με τη ράγα οδήγησης για να κινείται εμπρός και πίσω, και ο μηχανισμός αιωρούμενου βραχίονα ομαδοποίησης κυλίνδρου πραγματοποιεί την αναδίπλωση διαφορετικών προδιαγραφών και μεγεθών.

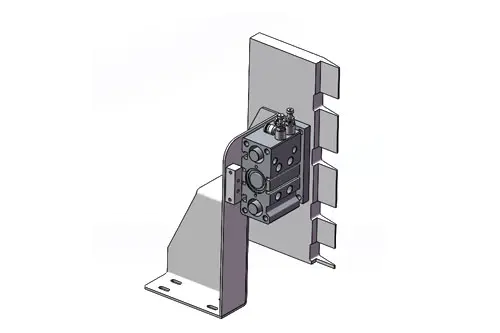

8	Ομάδα πλάκας τύπου	Ο κύλινδρος διαστέλλεται πριν και μετά και δρα στην κάμψη του αυτιού για να ισιώσει το κουτί σε ορθή γωνία.

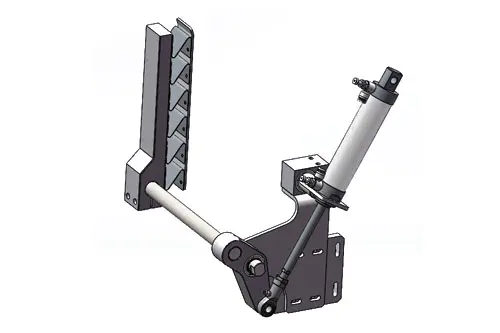

9	Ομάδα με πλάγια στροφή	Είναι κυρίως υπεύθυνο για την πίεση του μπροστινού και του πίσω άκρου του χαρτοκιβωτίου προς τα πάνω και το κυλινδρικό τηλεσκοπικό κιβώτιο ταχυτήτων κινεί τον ταλαντευόμενο βραχίονα, έτσι ώστε η θερμοκολλητική κόλλα να είναι σταθερή και σταθερή.

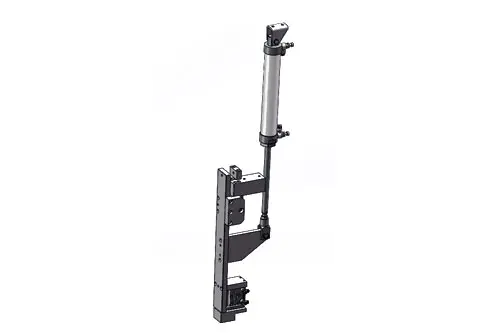

10	Ομάδα καθισμάτων αυτιού με ταλαντευόμενο βραχίονα	Η επέκταση της κίνησης κυλίνδρου κινεί τον αιωρούμενο βραχίονα. Αφού ο περιστρεφόμενος βραχίονας τοποθετηθεί σε ορθή γωνία, ο κύλινδρος χαμηλότερης πίεσης συσφίγγει το δέρμα του χαρτιού, με την πλευρική πάστα συμπίεσης θερμής τήξης για να το κάνει σταθερό και σταθερό.

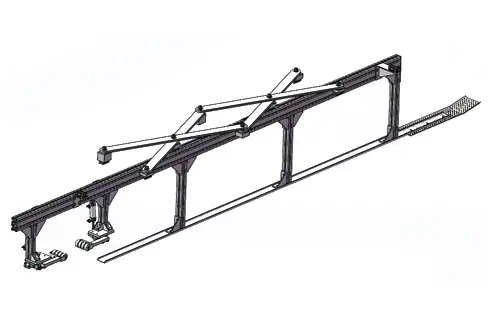

11	Βοηθητική ομάδα πιέσεως άκρων μεσαίου επιπέδου	Ο μακρύς περιστρεφόμενος βραχίονας συνεργάζεται με τη ράγα οδήγησης για να επιτύχει μια πλήρως αυτόματη μεσαία θέση στο μέσο του χαρτοκιβωτίου. Το μπροστινό υλικό του μπλοκ βοηθά την κάτω ομάδα βεντούζας να απορροφήσει το δέρμα του χαρτιού. Το πίσω άκρο χωρίζεται σε δύο ομάδες εμπρός και πίσω κυλίνδρων για έλεγχο του μπροστινού και του πίσω μέρους του περιστρεφόμενου βραχίονα για να βοηθήσει την άκρη χαρτιού του χαρτιού.

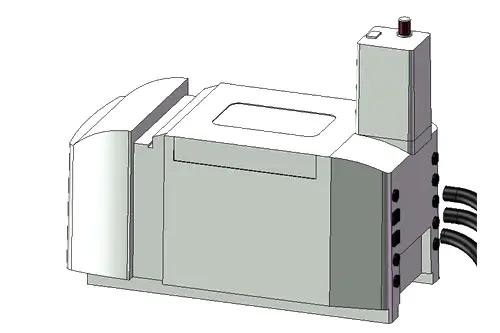

12	Σύστημα μηχανής κόλλας	Στο σύστημα μηχανής κόλλας, χρησιμοποιούμε ένα πλήρες σετ καθαρών εισαγόμενων αξεσουάρ της Le Baide, το οποίο μπορεί να πραγματοποιήσει συνεχή ψεκασμό κόλλας, πλήρεις λειτουργίες, απλή ρύθμιση και βολική λειτουργία.

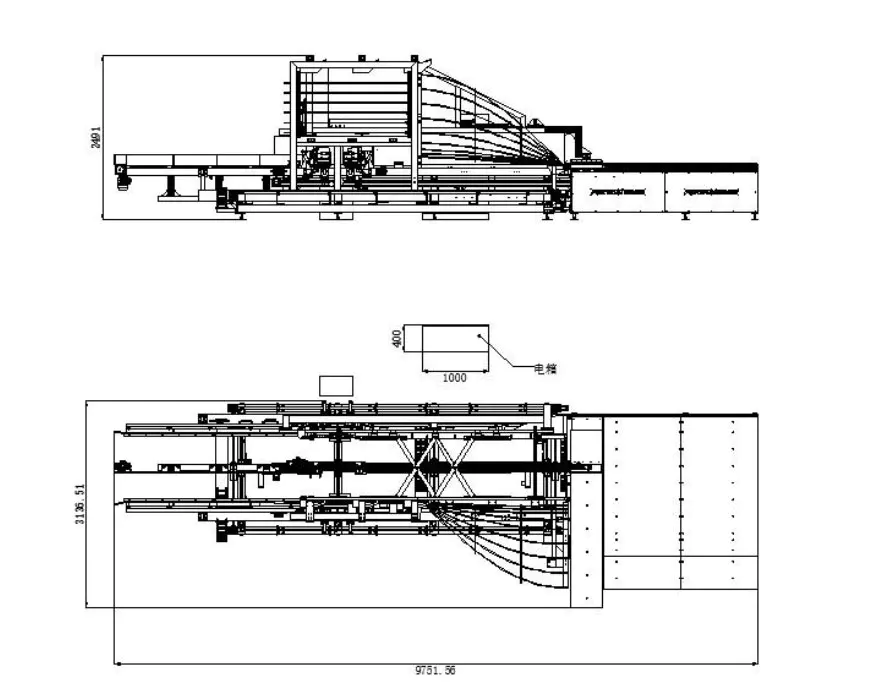

Τρεις προβολές (Απροσδιόριστο επειδή το μέγεθος αλλάζει ανάλογα με τις παραμέτρους)

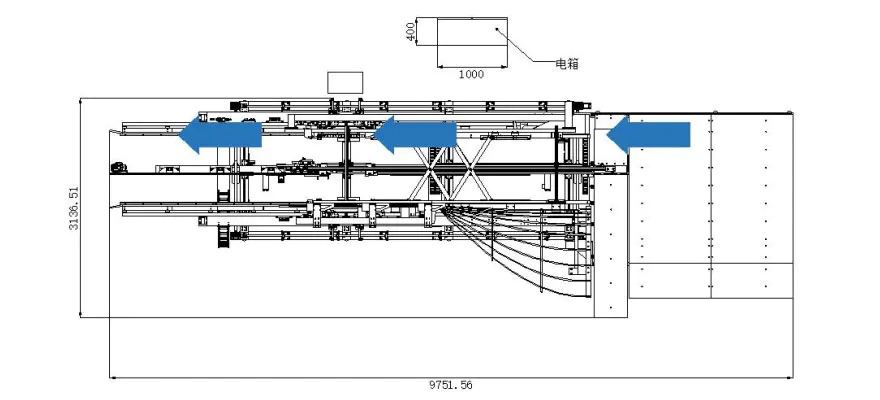

Σχηματικό διάγραμμα λειτουργίας παραγωγικής διαδικασίας (Απροσδιόριστο λόγω μεγέθους αλλάζει ανάλογα με τις παραμέτρους)
